经济性分析对照表

采用热力除氧器乏汽回收装置后会不会影响除氧效果　在除氧器运行工况相同，排汽门开度一样的情况下，具体分析如下：

设排气量为Q气，除氧器内部压力为P，大气压力为P0。在图2中，设除氧器内部压力为P，混合式加热器内部压力为Ph，除氧器排气量为Qh，补水中溶解氧量为Q氧，对于气水分离罐，自动排气门排气量为Q气′。

在系统中，Ph为补水的饱和压力。

由于PhP－P0

则Qh>Q气

△Q气=Qh－Q气，Q氧=Qh－Q气′

若令Q气=Q气′

则△Q气= Q氧

该式为热力除氧器乏汽回收装置是否影响除氧效果的判别条件。

当△Q气≥Q氧时，热力除氧器乏汽回收装置不会影响除氧效果；

当△Q气Q氧，亦不会影响除氧效果。

当排气门开度适当开大时，排汽量也会增加，由于排汽经喷射式混合加热器回收了，所以对经济性不会产生不良影响。

技术特点

（1）换热效率高，传热传质充分，回收效率达99%以上；

（2）设计新颖、结构简单，故障率低

（3）运行稳定、安全可靠、冷却水易于回收；

（4）不凝结气体排入大气，降低管道氧腐蚀，延长设备管道使用寿命；

（5）消除噪声，替代原除氧器排汽消音器，美化环境；

设备优点

（1）回收低压或无压乏汽热能及凝结水；同时排出乏汽及加热水中的各种气体；

（2）小容积、大流量中间分离罐的液位自动调节系统；

（3）结构紧凑，占地小，接入系统方便。

（4）采用吸射进汽（气）方法，不影响工艺正常排放。

（5）设计为"自涮"式结构，最大可能地避免水垢的形成。

（6）无泵供给高压水管道，不另外耗费厂用电。

（7）回收器在除氧台上，管道在高、低脱、除盐水管间，距离近，施工费用低。

回收本体

喷射式混合加热器由壳体、喷咀(单或多孔)、混合管等零部件组成,当被加热液体通过喷咀时,在其喉管处(或假想喉管处)形成一定的低压,从而将乏汽抽吸入,与被加热液体一起经混合管进一步混合,以达到加热的目的。被加热到要求温度的液体,则从加热器出口端流出。

喷射式混合加热器分射液式和射汽式两种,在蒸汽压力稳定,热负荷变化不大的情况下,可利用射汽式。它的优点是利用了蒸汽的可用能,减少了驱动泵(循环泵)的能耗,即耗电量。在一般情况下, 射液式的混合加热器可以满足用户的使用要求。

装置概述

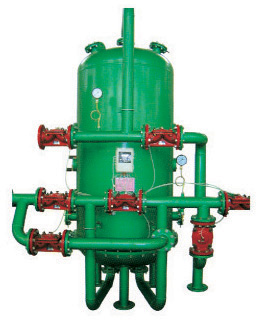

除氧器乏汽回收装置由抽吸乏汽加热装置、气-液分离罐及气体排放、热水压力恢复提升回输三个单元（模块）及随机液位控制和热能回收计量仪表组成的一体化装置，由3个接口接入乏汽回收系统。

比例叠加调节技术

其气-液分离罐的罐体小巧，储水量容积只有常规设计的几分之一，而液位波动控制精度很高。实现无人值守全自动稳定运行。使得除氧器乏汽回装置可以在狭小的空间安装，甚至安装在除氧头平台上，从而使得热能回收效率最高，热损失最小。

宽负荷稳定运行的动力头

除氧器乏汽回收，就是利用成套的可控装置将除氧器的对空排汽进行回收，保护环境，节能环保13851285787。
